Multi 4XL

Sistemas de zapatas de arrastre disponible:
– Multi 4XL 27 metros
– Multi 4XL 30 metros

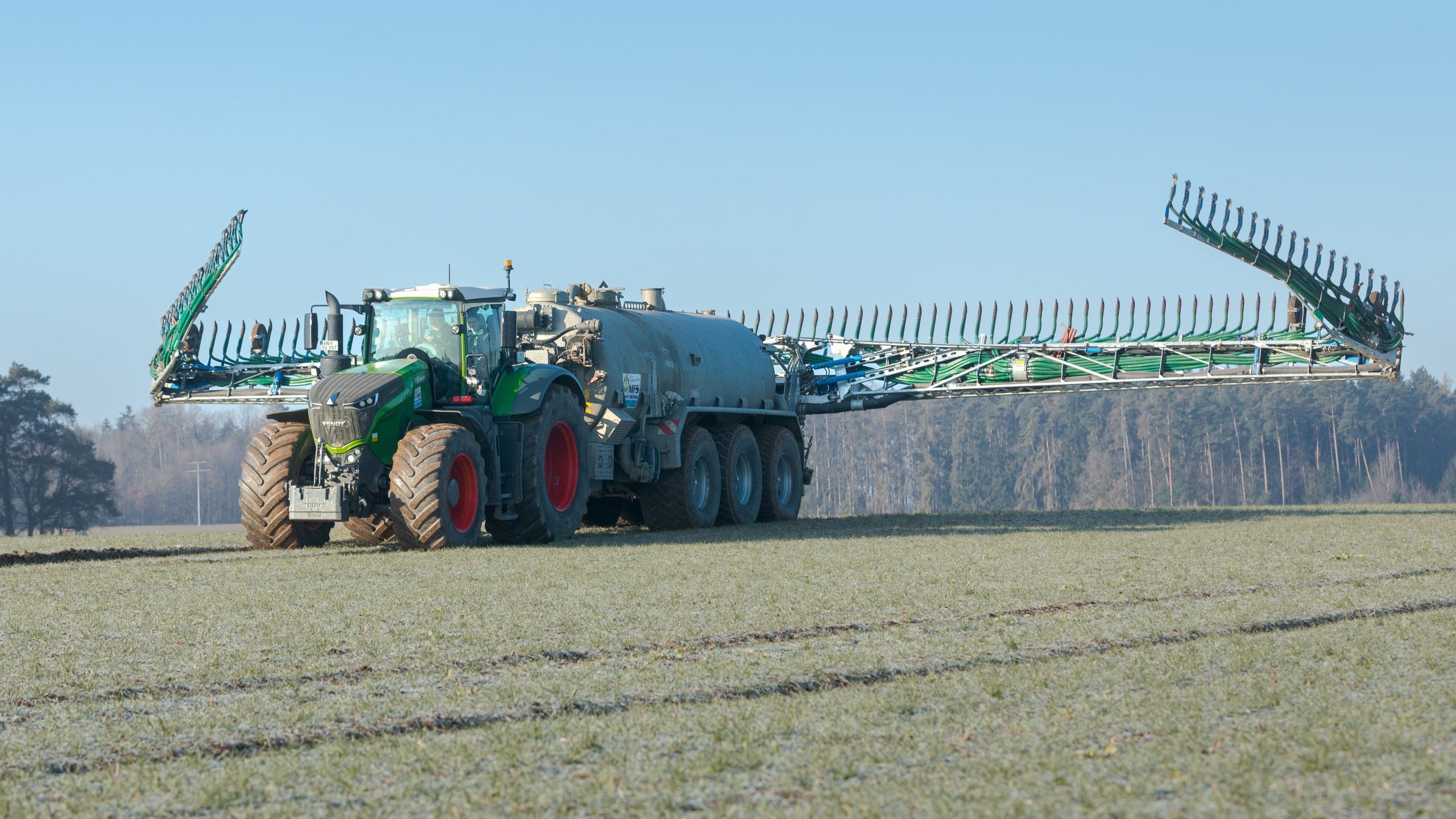

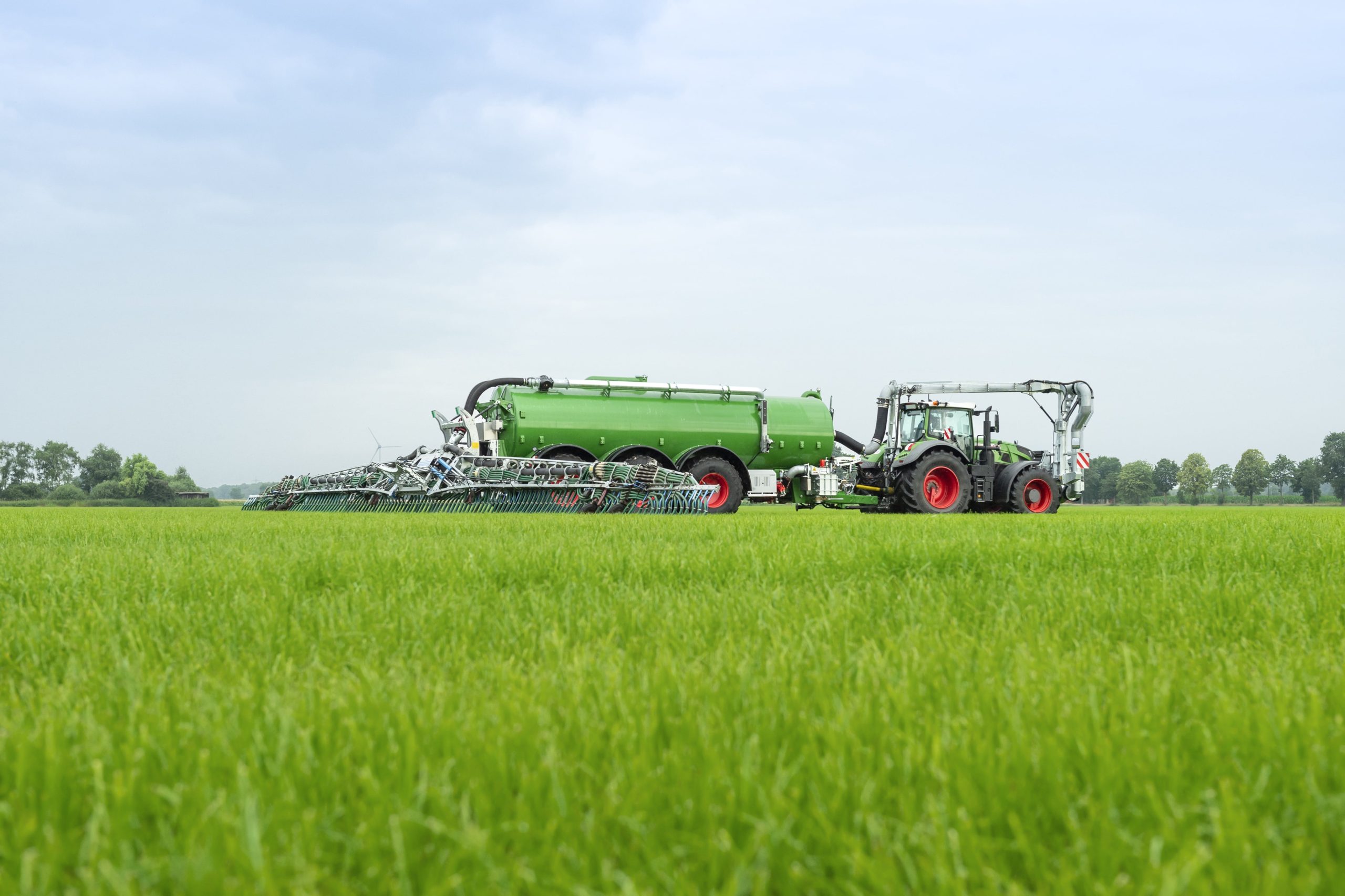

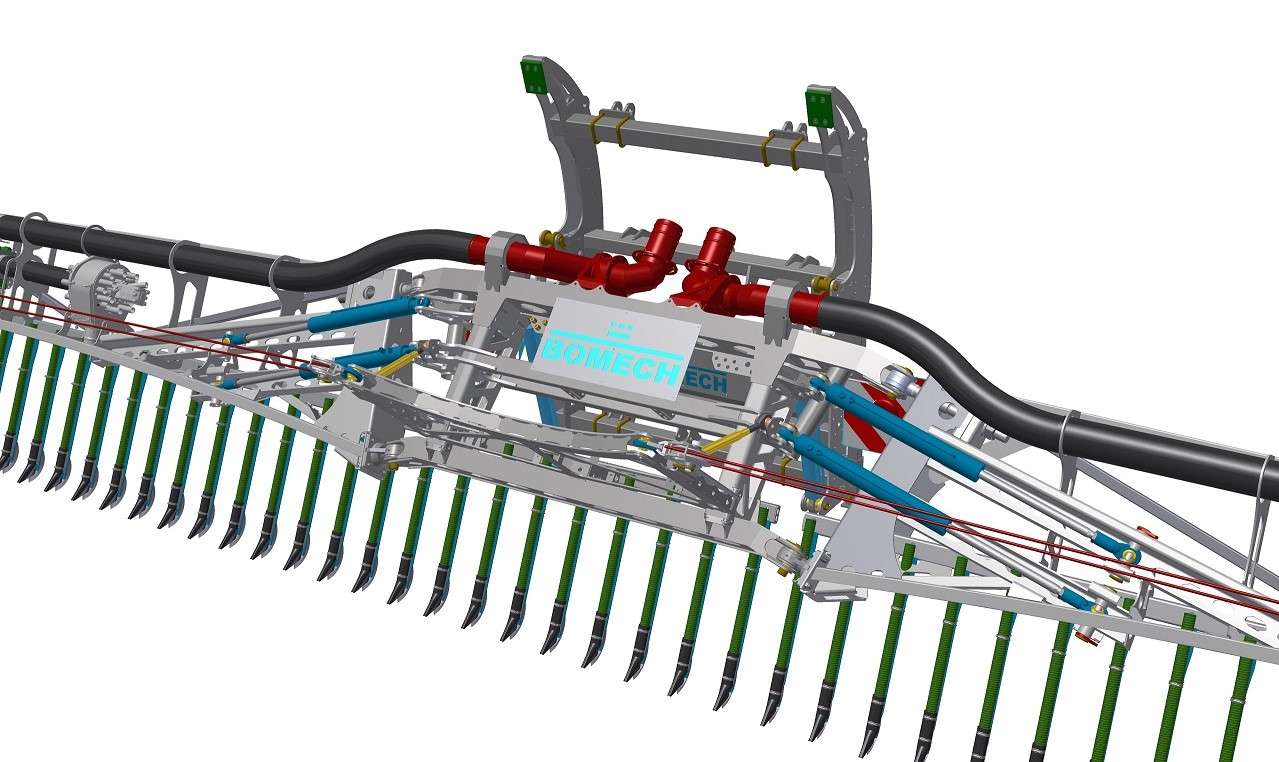

El sistema de zapata de arrastre Multi 4XL es un sofisticado y resistente distribuidor de purín disponible en anchuras de trabajo de 27 m ó 30 m. Este distribuidor de muy alta capacidad está fabricado de manera que las bombas más grandes disponibles no se vean limitadas por la capacidad del distribuidor. Dos tomas de 6” con juntas articuladas o una toma de 8” con una junta articulada alimentan a cuatro distribuidores de precisión Alrena para una distribución de purín precisa sobre toda la anchura de trabajo. La conexión del sistema al tanque está equipada con dos juntas articuladas resistentes al ácido para evitar que la manguera de alimentación (que se encuentra posicionada entre el tanque y el distribuidor) se mueva.

Prolongación plegable opcional de 3 m para los brazos de extensión hidráulicos

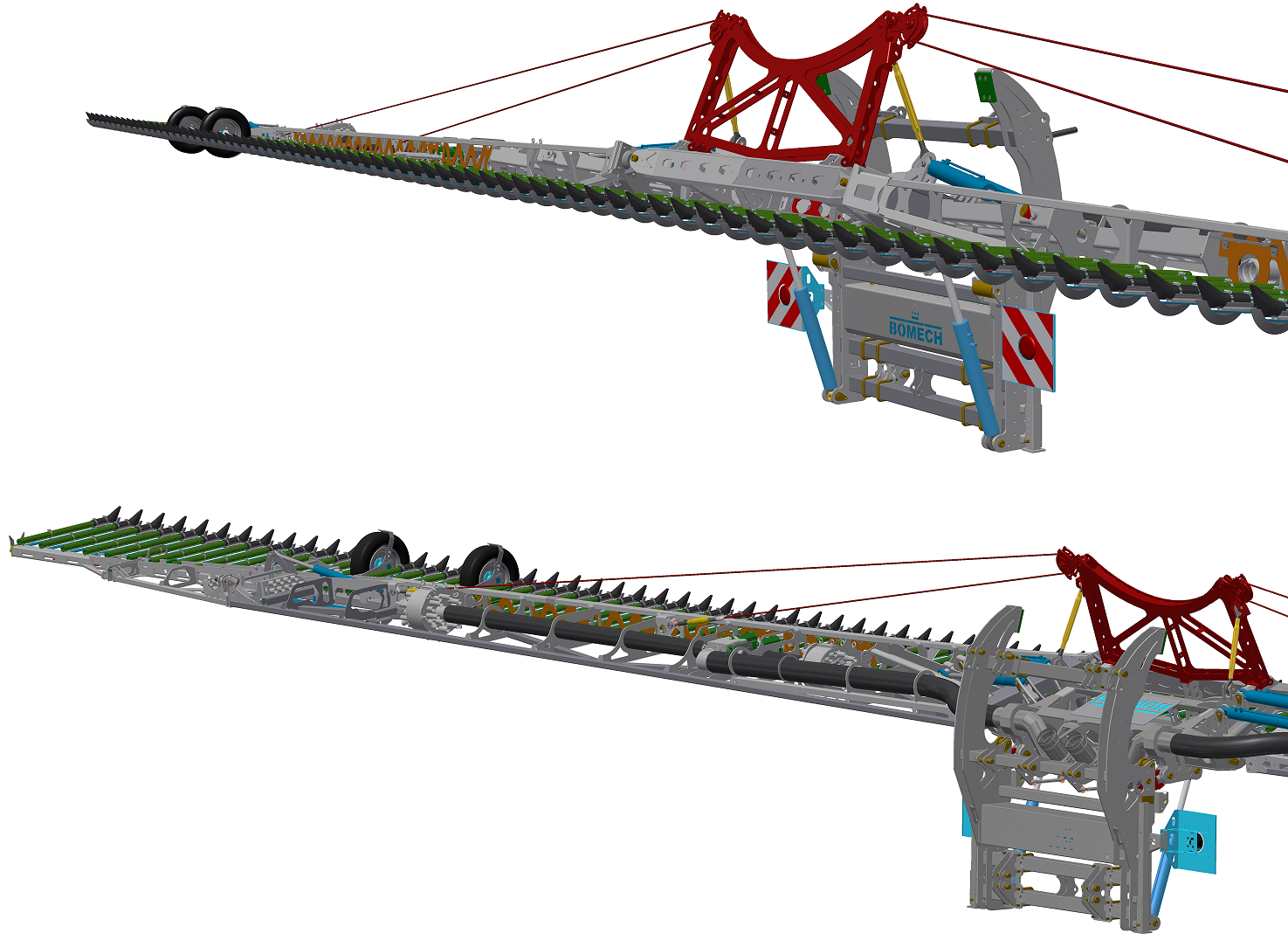

Opcionalmente, se puede equipar el Multi 4XL con una prolongación plegable de 3 m para cada uno de los brazos de extensión hidráulicos (ver imagen). La opción de ampliación plegable de los brazos no solo reduce la longitud del transporte, sino también la anchura de trabajo si es necesario (de 27m a 21m, o de 30m a 24m). En la cabecera del campo, las ampliaciones de los brazos están ligeramente elevadas para dejar más margen en los extremos del campo.

Modelo estándar con sistema de suspensión de las alas
El sistema de suspensión de las alas funciona automáticamente, sin que el tanque de purín deba cumplir determinados requisitos o condiciones especiales. Este sistema reduce en al menos un 50 % la presión estática y dinámica de los anchos brazos sobre el bastidor y sobre el cilindro hidráulico. La óptima interrelación entre las distintas fuerzas, que se usan simultáneamente como contrapeso, fomenta la estabilidad y la resistencia de las máquinas Multi 4XL.

Características de Multi 4XL:

1. Fabricación sólida y profesional
2. Cuatro distribuidores de precisión Alrena con colectores de piedras/residuos
3. Caudal >12 m³/minuto
4. Posibilidad de velocidad relativamente alta en posición de trabajo
5. Presión de la zapata de arrastre > 10 kg
6. Todos los cilindros hidráulicos están dotados de un amortiguador en el extremo para máximo rendimiento y un plegado suave
7. Ajuste automático del nivel en el bastidor central y en los dos brazos laterales para un ajuste óptimo al contorno del suelo
8. Dos tomas de 6” con juntas articuladas o una toma de 8” con una junta articulada
9. Ampliación plegable para los brazos de extensión hidráulicos (hasta 3 m a cada lado) De esta manera, se reduce la anchura de trabajo y de transporte.
10. Plegado fácil en el lateral del vehículo
11. Las mangueras no se doblan al levantar o plegar el equipo, por lo que resisten más tiempo
12. Están disponibles distintas opciones de control de secciones automático (mecánico, hidráulico o aire comprimido)
13. El distribuidor viene equipado de fábrica con un sistema de suspensión hidráulica
14. Protección contra impactos de 1,5 m a ambos lados
15. Preparado para un enganche en 5/6 puntos, categoría 3 ó 4

Datos técnicos Multi 4XL 27 metros

– Anchura de trabajo 27 m
– Anchura de transporte 2,99 m
– Peso 3950 kg
– Distancia respecto a mangueras 25 cm
– N.º de salidas: 108

Datos técnicos Multi 4XL 30 metros

– Anchura de trabajo 30 m
– Anchura de transporte 2,99 m
– Peso 4100 kg
– Distancia respecto a mangueras 25 cm
– N.º de salidas: 120

Patente pendiente.
Los datos técnicos no son vinculantes. Sujeto a cambios.
